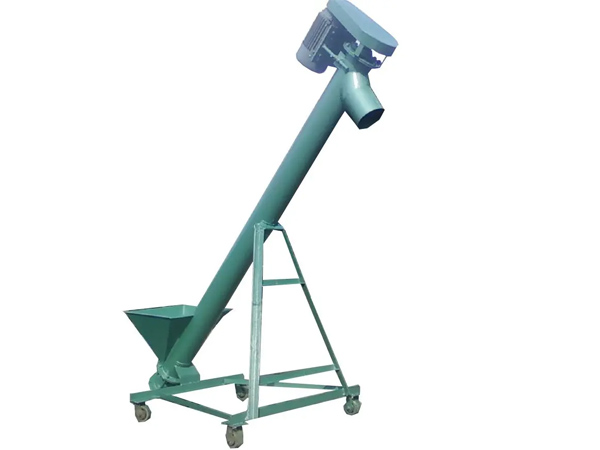

管式螺旋提升输送机

发布日期：2023/3/29 16:57:30　所属分类: 垂直提升机　浏览次数：2761次

管式螺旋提升输送机利用螺旋转动将物料沿机壳连续推移而进行输送的。本机具有结构简单，外形尺寸小，成本低，操作安全，能按工艺要求满足多点进料和排料。

二、技术性能及技术参数：
表一

规格		主要技术性能	驱动装置	驱动装置				重量（kg）
直径	长度（m）	产量（水泥） t/h	转速 min^-1	减速机		电动机
直径	长度（m）	产量（水泥） t/h	转速 min^-1	型号	速比	型号	功率（kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L₂-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L₁-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L₂-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

三、制法和装法说明：
按使用场合要求的不同，分为S制法和D制法两种。
S制法一带有实体螺旋面的螺旋，其螺距等于直径。
D制法一带有带式螺旋面的螺旋，其螺距等于直径。
按驱动装置装配方法的不同，分为右装和左装两种：
右装一站在电动机尾部向前看，减速器低速轴在电动机的右侧。
左装一站在电动机尾部向前看，减速器低速轴在电动机的左侧。
螺旋机的出料口有方形出料口、手推式出料口和齿条式出料口三种。后两种出料口拉板的开闭方向，随安装不同而分右装、左装两种：
右装一站在螺旋机头节往尾节看，拉板向右拉开。
左装一站在螺旋机头节往尾节看，拉板向左拉开。

动装置	电动机		减速器型号	A	B	C	D	E	n-d₁	H	H₁	H₁	K	L	L₁	L₂	B₁	B₂	b	t	d	重量 kg
动装置	功率 kw	转速 min^-1	减速器型号	A	B	C	D	E	n-d₁	H	H₁	H₁	K	L	L₁	L₂	B₁	B₂	b	t	d	重量 kg
Ⅰ	1.1 1.5 2.2 3	1410 1410 1430 1430	JZQ250	250	320	332	277	190	8-M12	120	280	432	14.5	826.5 826.5 826.5 826.5	135	85	622	622	18	63	55	197.4 202.4 212.2 217.2
Ⅱ	2.2 3 4 5.5 7.5 10	1430 1430 1440 1440 1450 1450	JZQ350	350	400	440	360	250	8-M12	140	340	540	14.5	1042.5 1042.5 1042.5 1042.5 1043.5 1087.5 1119.5	165	85	821 821 821 821 838 838	821	18	63	55	315 320 334.2 334.2 366.2 383.3
Ⅲ	4 5.5 7.5 10 13 17	1440 1400 1450 1450 1460 1460	JZQ400	400	400	470	450	460	8-M16	160	410	650	17.5	1155.5 1155.5 1155.5 1155.5 1187.5 1206.5 1244.5	180	125	956 956 968 968 984 984	956	28	93	80	590.8 600.8 623.2 638.2
Ⅳ	4 5.5 7.5 10	1140 1140 1450 1450	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5 1338.5 1338.5 1338.5	200	125	1196 1196 1196 1196	1196	28	93	80	590.8 600.8 623.2 623.8
Ⅴ	13 17 22 30	1460 1460 1470 1470	JZQ500	500	450	560	570	310	9-M16	180	480	765	17.5	1338.5 324.5 1412.5 1437.5	200	125	1199 1199 1253 1253	1196	28	93	80	671.4 696.4 789.3 894.3
Ⅵ	7.5 10 13 17 22 30 40	1450 1450 1460 1460 1470 1470 1470	JZQ650	650	500	700	650	410	9-M16	180	500	877	17.5	1670.5 1670.5 1670.5 1670.5 1670.5 1672.5 1738.5 1776.5	265	165	1373 1373 1373 1373 1405 1405 1425 1425	1373	36	127	110	1047.1 1089.7 1126.1 1150.1 1214.6 1279.6 1365.9 1450.9
Ⅶ	22 30 40	1470 1470 1470	JZQ750	750	500	720	725	450	9-M16	180	500	925	17.5	1710.5 1710.5 1778.5 1816.5	285	165	1551 1551 1571 1571	1519	36	127	110	1530.4 1545.4 1651.7 1736.7
Ⅷ	22 30 55 75	1470 1470 1470 1470	JZQ850	850	550	800	825	520	9-M20	200	600	1075	17.5	1910.5 1910.5 2042 2093	325	200	1706 1706 1771 1771	1699	36	147	130	2035.4 2050.4 2454.5 2525.4
