螺旋式砂水分离机结构及工作原理

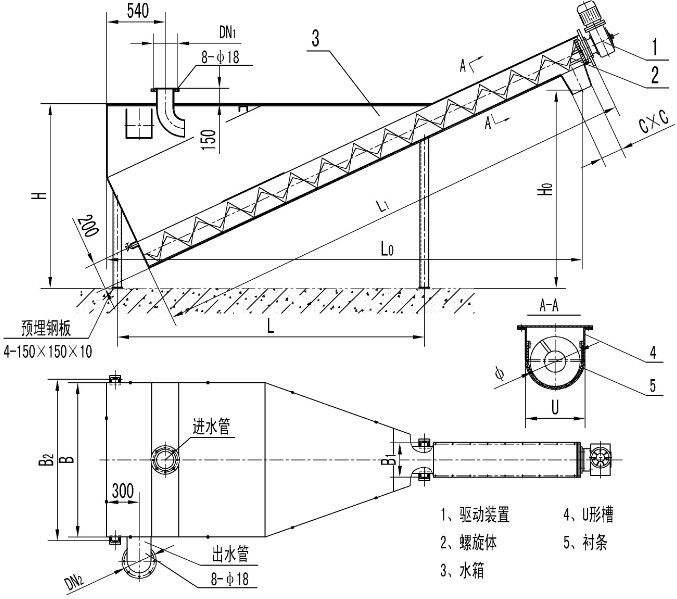

螺旋式砂水分离机由无轴螺旋、衬条、U型槽、水箱，导流板和驱动装置等组成。当砂水混合液从分离器的一端顶部输入水箱，混合液中较大的如砂粒等将沉积于U型槽底部，在螺旋的推坳下，砂粒沿斜置的U型槽底提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口缷置盛砂桶，而与砂分离后的水则从溢流口排出并送往厂内进水池。

1、砂水分离机的沉淀装置与输砂装置为封闭式一体化结构，并具有结构紧凑、重量轻、高工作可靠性、维修工作量少等特点。

2、砂水分离机分离效率可达96%~98%，可分离出粒径0.2mm的颗粒，回收率不低于98%;直径大于0.1mm的砂砾去除率不小于80%。

3.在正常情况下砂水分离机与泵式沉砂器和储砂间的砂泵的性能相配。在必要的时候，也可连续运行。

4、砂水分离机的壳体、支架、输砂器等重要部件的材质采用不锈钢制作，U型槽内的输送螺旋形式为无轴螺旋，其结构设计为保证物料流通，无堵塞；无轴螺旋体具有足够的强度和刚度，保证在最大的工作荷载下，不会产生影响使之变形或伸长。

5、无轴螺旋的支承轴承防水、防尘、耐磨、自动润滑。

6、砂水分离机的分离池采用不锈钢加工焊接而成，底部为半圆形，用于支撑螺旋输送器。进水口和溢流管安装在容器的上部，排水管安装在下部便于维修。所有管件和法兰盘采用不锈钢。

7、砂水分离机进出管口径设计能防止水中杂物的堵塞。

8、砂不分离机及辅助件的配置适合连续工作和间歇工作的要求。

9、U型槽螺旋槽内装有足够数量的可换衬体，结构简单，使用寿命长，便于更换。
10、设备中没有高速运转零件，因此螺杆磨损低，几乎不需维修。
